前言
学习串口屏，不过还不是很习惯51的开发
概念
- 变量地址：存放字符串这种,要大于0x0FFF,因为他被系统变量占用

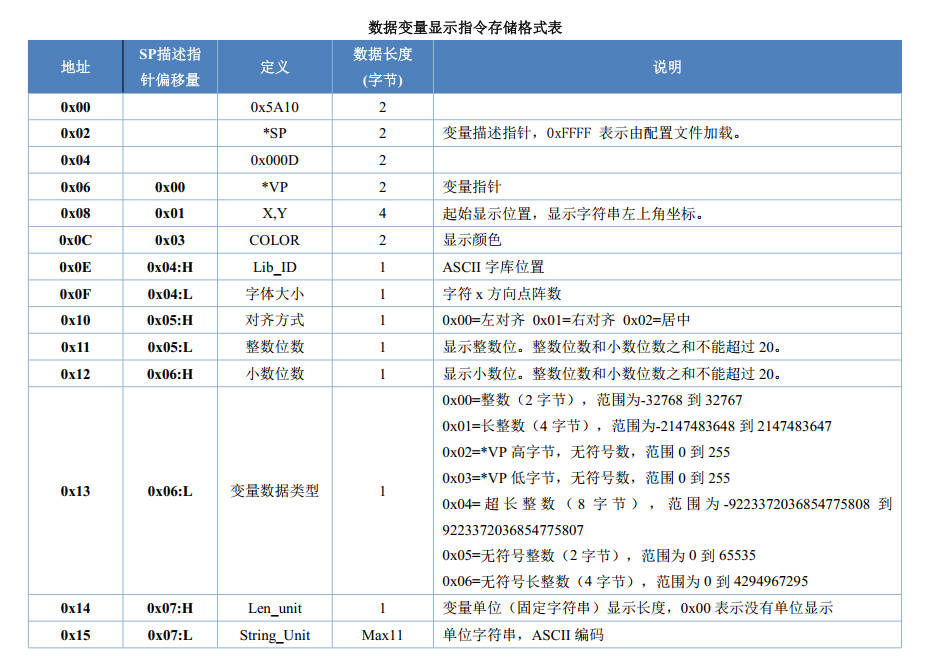

- 描述指针：style

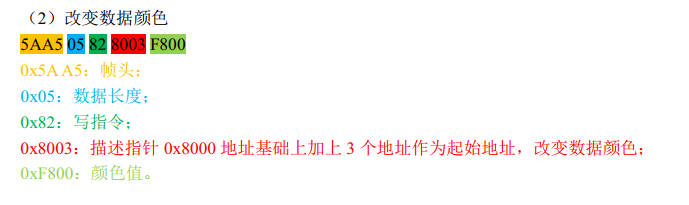

使用UART2发送以下协议可以修改对应数据
准备前操作
- 图片等素材以数字+英文或中文或是数字.jpg，第一张图片以数字00开头（只有背景图片所在的icl文件需要按这样命令），图片素材的分辨率需要与屏幕大小保持一致（学校的是800x480）
- 超长图标以1000开头，不超过1023
软件内步骤
- 添加图片素材
工程制作完步骤
- 保存工程，生成工程
- 使用首页的ICL工具将图片都转为ICL格式，命名为
32背景文件，介绍一下13号文件触摸功能，14号显示文件，22号为初始配置文件，这些文件需要下载
烧录
sd卡
FAT32
新建DWIN_SET文件夹，将32号文件，13号文件，14号文件，22号文件放到文件夹内即可下载。
可以不用删除其他文件
组件介绍
常用控件
- 变量图标显示：根据变量显示对应图片，按照上限值与下限值连续的,如果变量超范围则不显示图标（可用于按下按钮）
- 动画图标显示：初始值为1时动画开始播放
- 图片动画：任意大小，在初始页面与结束页面都放上同样属性的页面即可
- 图标旋转：顺时针
- 位变量图标：0-1，按位存储，可以将一排按键用一个字节存取

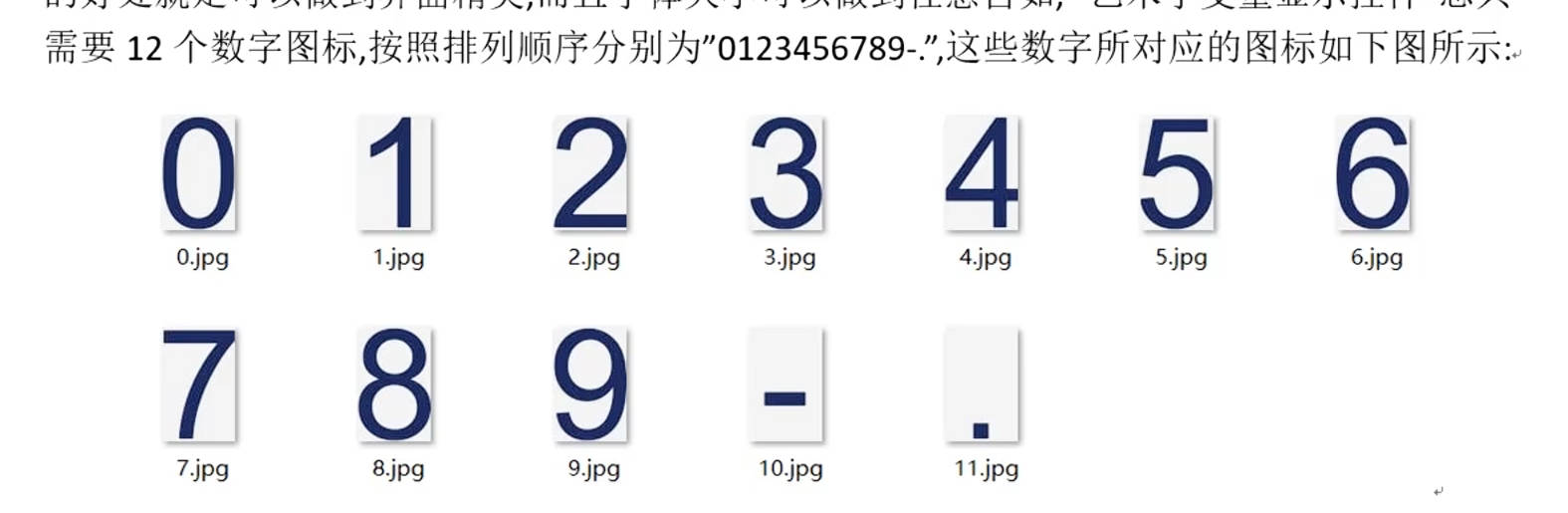

- 艺术字图标
- 图标叠加：显示jpeg,在22号文件中，注意软件中的是以字节位单位，hex editor是字为单位，1字等于2字节
触控控件
- 按键返回：点击后修改变量地址的值
- 增量调节：一定范围内进行++与–操作，上限为1时可以当翻转使用

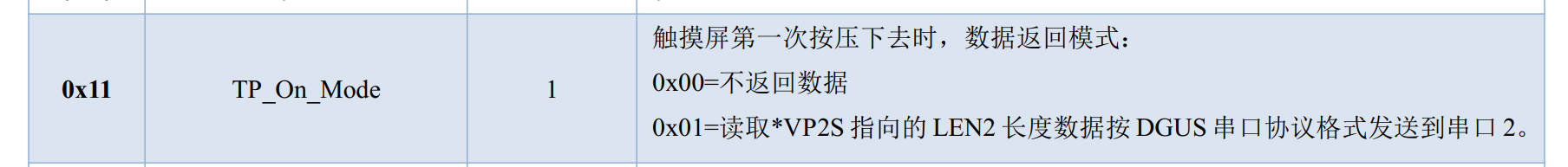

- 数据返回
模式0x01时间VP1S上的字节数据传给VP1T指向的数据（用于操控系统变量）
|
|
组态键盘
- 定义按键定义，定义字符图标设置

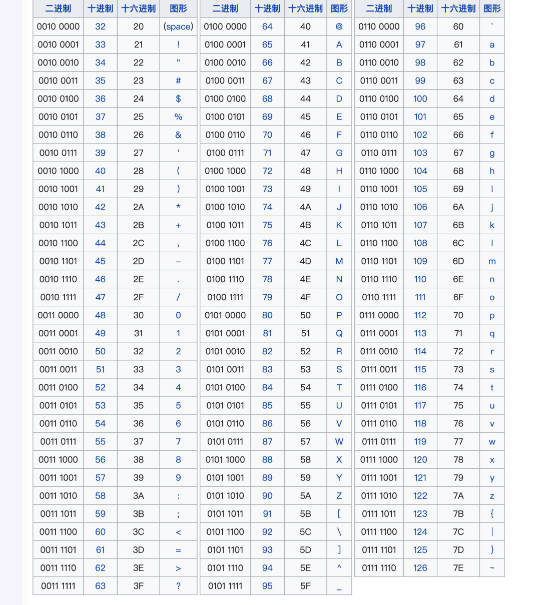

- 根据ASCII码表定义（注意：光标0xFF,确认0xF1,删除:0xF2,退出0xF0）

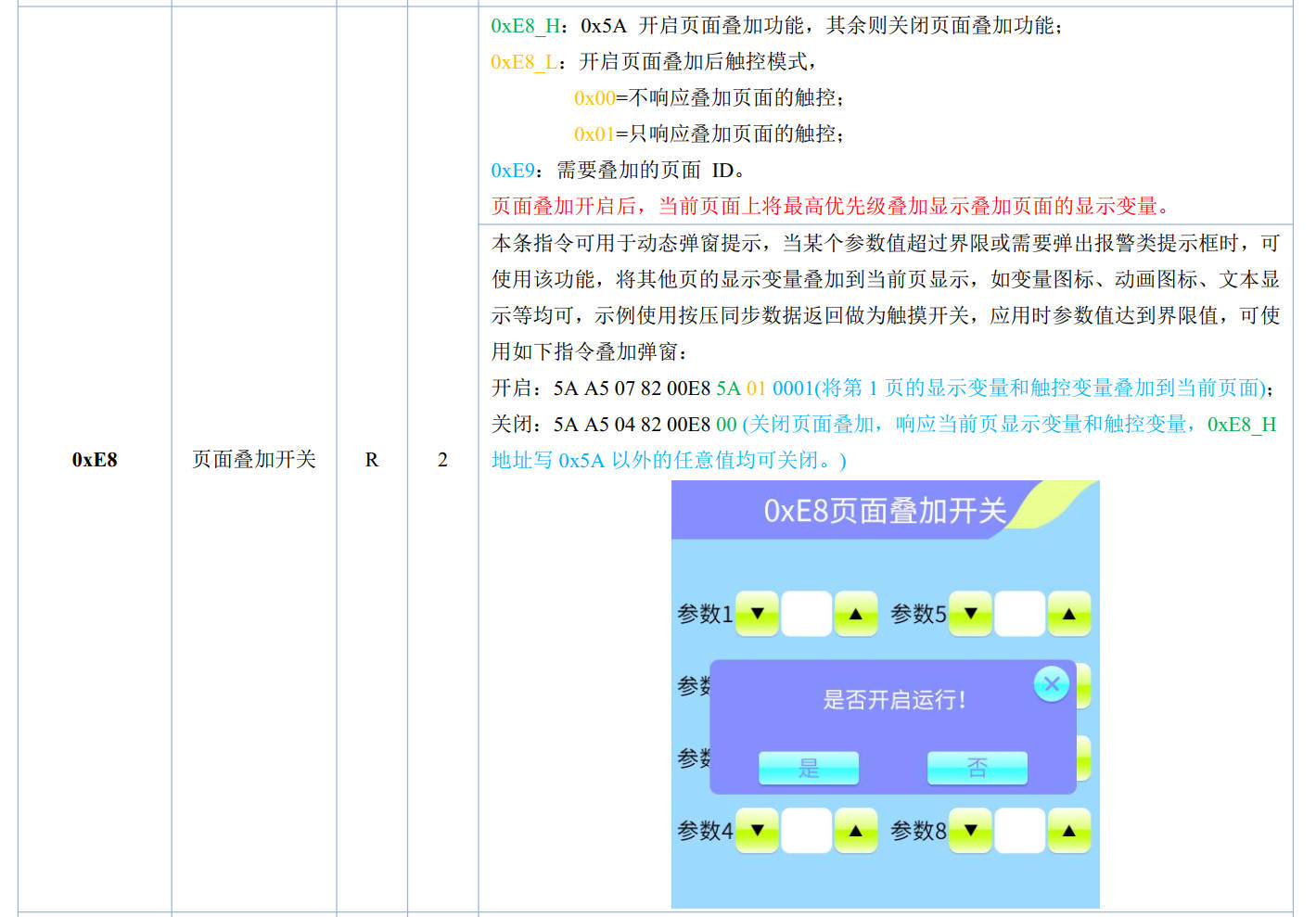

实用系统变量
