lv_scr_act(void);   // 活动屏幕 disp->act_scr
lv_layer_top (void);    // 顶层       disp->top_layer
lv_layer_sys (void);    // 系统层   disp->sys_layer

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

//-----宽高
设置宽度：lv_obj_set_width(obj, new_width);
设置高度：lv_obj_set_height(obj, new_height);

同时设置宽度、高度：lv_obj_set_size(obj, new_ width, new_ height);


获取宽度：lv_obj_get_width(obj);
获取高度：lv_obj_get_height(obj);

//-----位置
设置x轴方向的坐标位置：lv_obj_set_x(obj, new_x);
设置y轴方向的坐标位置：lv_obj_set_y(obj, new_y);

同时设置x、y坐标位置：lv_obj_set_pos(obj, new_x, new_y);  // position

获取x轴坐标位置：lv_obj_get_x(obj);
获取y轴坐标位置：lv_obj_get_y(obj);

1
2
3
4
5

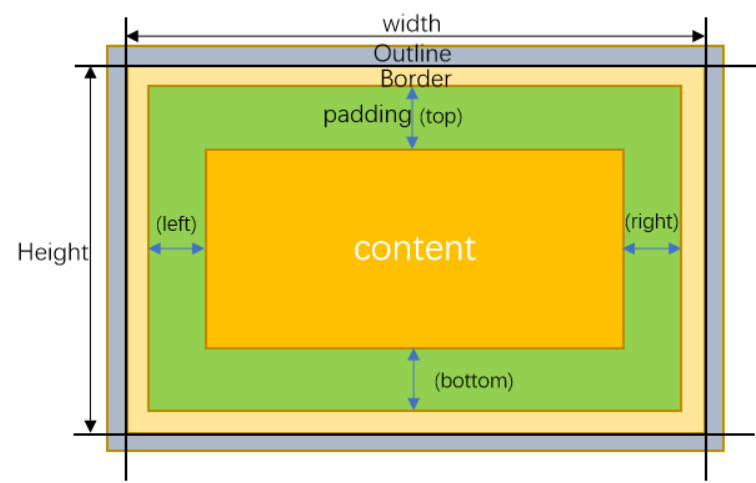

边界(bounding)：元素的宽度/高度围起来的区域(整个盒子)。
边框(border)：边框有大小和颜色等属性(相当于盒子的厚度和它的颜色)。
填充(padding)：对象两侧与其子对象之间的空间(盒子的填充物)。
内容(content)：如果边界框按边框宽度和填充的大小缩小，则显示其大小的内容区域(盒子实际装东西的区域)。
轮廓(outline) ：LVGL中没有外边距(margin)的概念(盒子之间的距离)，确认代之的是轮廓(outline)。它是绘制于元素(盒子)周围的一条线，它不占据空间，位于边框边缘的外围，可起到突出元素(盒子)的作用。  例如：在浏览器里，当鼠标点击或使用Tab键让一个选项或者一个图片获得焦点的时候，这个元素就会多了一个轮廓框围绕 。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

lv_obj_t * label = lv_label_create(parent);


直接设置要显示的文本：lv_label_set_text(label, "New text");
格式化给定要显示的文本：lv_label_set_text_fmt(label, “%s: %d”, “Value”, 15);
文本不存储在动态内存中，而是直接使用给定的缓冲区：lv_label_set_text_static(label, "New text");
在label换行，像printf函数那样使用 \n 即可：lv_label_set_text(label, " line1\nline2\n\nline4 ");

LV_LABEL_LONG_WRAP 如果有多个换行，并且如果高度为LV_SIZE_CONTENT，那么高度会根据文本换行被自动扩展；否则文本将被剪掉。(默认设置)
LV_LABEL_LONG_DOT 如果文本太长，就保持大小并在末尾写3个点。
LV_LABEL_LONG_SCROLL 如果文本比标签宽(太长)，则可以水平来回滚动显示它。如果它很高(多个\n换行)，可以垂直滚动。只滚动一个方向，水平滚动的优先级更高。LV_LABEL_LONG_SCROLL_CIRCULAR 如果文本比标签宽，则水平滚动它。如果它更高，就垂直滚动。只滚动一个方向，水平滚动的优先级更高。
LV_LABEL_LONG_CLIP 剪掉超出标签范围外的文本部分。
可以使用 lv_label_set_long_mode(label, LV_LABEL_LONG_...) 指定模式。

1
2

lv_obj_t * btn = lv_btn_create(parent);
lv_obj_add_flag(btn, LV_OBJ_FLAG_CHECKABLE);

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

lv_obj_add_event_cb(switch, event_handler, LV_EVENT_VALUE_CHANGED, NULL);

当开关被打开时，开关的状态会变为 LV_STATE_CHECKED 。我们可以通过下面这两个接口获取开关当前的状态：
    lv_obj_has_state(switch, LV_STATE_CHECKED); // 返回 bool 类型， 开-1 ； 关-2
    lv_obj_get_state(switch); // 返回枚举类型： LV_STATE_...
一般我们通过触摸或按键控制让开关 打开/关闭，还可以通过下面这个接口来主动 打开/关闭：
    lv_obj_add_state(switch, LV_STATE_CHECKED); // 开
    lv_obj_clear_state(switch, LV_STATE_CHECKED); // 关
可以通过下面的接口让按钮处于不可更改状态：
    lv_obj_add_state(sw, LV_STATE_DISABLED); // 当前状态是关，并且不可更改
    lv_obj_add_state(sw, LV_STATE_CHECKED | LV_STATE_DISABLED); // 当前状态是开，并且不可更改
让按钮恢复可以更改的状态，只要将 LV_STATE_DISABLED 清除即可：
    lv_obj_clear_state(switch, LV_STATE_ DISABLED); // 清除禁用状态，按钮可正常使用

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

static lv_style_t static_style;
void static_style_demo(void) {
    lv_style_init(&static_style);
    lv_style_set_bg_color(&static_style, lv_color_hex(0xff0000));
    lv_style_set_border_width(&static_style, 2);

    lv_obj_t * btn = lv_btn_create(lv_scr_act());
    lv_obj_add_style(btn, &static_style, LV_STATE_DEFAULT);
}
void dynamic_style_demo(void) {
    lv_obj_t * btn = lv_btn_create(lv_scr_act());

    // 方式1：临时创建样式
    lv_style_t dynamic_style;
    lv_style_init(&dynamic_style);
    lv_style_set_bg_color(&dynamic_style, lv_color_hex(0x00ff00));
    lv_obj_add_style(btn, &dynamic_style, LV_STATE_DEFAULT);

    // 方式2：LVGL 8.3+ 链式API
    lv_obj_add_style(btn,
        lv_style_builder_create()
        ->bg_color(lv_color_hex(0x0000ff))
        ->border_radius(8)
        ->build(),
        LV_STATE_PRESSED
    );
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

LV_STATE_DEFAULT (0x0000) 正常，释放状态
LV_STATE_CHECKED (0x0001) 切换或检查状态
LV_STATE_FOCUSED (0x0002) 通过键盘或编码器聚焦或通过触摸板/鼠标点击
LV_STATE_FOCUS_KEY (0x0004) 通过键盘或编码器聚焦，但不通过触摸板/鼠标聚焦
LV_STATE_EDITED (0x0008) 由编码器编辑
LV_STATE_HOVERED (0x0010) 鼠标悬停（现在不支持）
LV_STATE_PRESSED (0x0020) 被按下
LV_STATE_SCROLLED (0x0040) 正在滚动
LV_STATE_DISABLED (0x0080) 禁用状态
LV_STATE_USER_1 (0x1000) 自定义状态
LV_STATE_USER_2 (0x2000) 自定义状态
LV_STATE_USER_3 (0x4000) 自定义状态
LV_STATE_USER_4 (0x8000) 自定义状态


LV_PART_MAIN 类似矩形的背景
LV_PART_SCROLLBAR 滚动条
LV_PART_INDICATOR 指标，例如用于滑块、条、开关或复选框的勾选框
LV_PART_KNOB 像手柄一样可以抓取调整值
LV_PART_SELECTED 表示当前选择的选项或部分
LV_PART_ITEMS 如果小部件具有多个相似元素（例如表格单元格）
LV_PART_TICKS 刻度上的刻度，例如对于图表或仪表
LV_PART_CURSOR 标记一个特定的地方，例如文本区域或图表的光标
LV_PART_CUSTOM_FIRST 可以从这里添加自定义部件。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

void slider_state_parts_demo(void) {
    lv_obj_t * slider = lv_slider_create(lv_scr_act());
    lv_obj_set_size(slider, 200, 30);
    lv_obj_align(slider, LV_ALIGN_CENTER, 0, 0);

    lv_style_t knob_pressed_style;
    lv_style_init(&knob_pressed_style);
    lv_style_set_bg_color(&knob_pressed_style, lv_color_hex(0xFF5722));
    lv_style_set_shadow_width(&knob_pressed_style, 6);

    lv_obj_add_style(slider,
                     &knob_pressed_style,
                     LV_PART_INDICATOR | LV_STATE_PRESSED);

    lv_style_t fill_default_style;
    lv_style_init(&fill_default_style);
    lv_style_set_bg_color(&fill_default_style, lv_color_hex(0x4CAF50));

    lv_obj_add_style(slider,
                     &fill_default_style,
                     LV_PART_FILL | LV_STATE_DEFAULT);
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

void lv_example_style_10(void)
{
    static const lv_style_prop_t props[] = {LV_STYLE_BG_COLOR, LV_STYLE_BORDER_COLOR, LV_STYLE_BORDER_WIDTH, 0};

    /* A default transition
     * Make it fast (100ms) and start with some delay (200 ms)*/
    static lv_style_transition_dsc_t trans_def;
    lv_style_transition_dsc_init(&trans_def, props, lv_anim_path_linear, 100, 200, NULL);

    /* A special transition when going to pressed state
     * Make it slow (500 ms) but start  without delay*/
    static lv_style_transition_dsc_t trans_pr;
    lv_style_transition_dsc_init(&trans_pr, props, lv_anim_path_linear, 500, 0, NULL);

    static lv_style_t style_def;
    lv_style_init(&style_def);
    lv_style_set_transition(&style_def, &trans_def);

    static lv_style_t style_pr;
    lv_style_init(&style_pr);
    lv_style_set_bg_color(&style_pr, lv_palette_main(LV_PALETTE_RED));
    lv_style_set_border_width(&style_pr, 6);
    lv_style_set_border_color(&style_pr, lv_palette_darken(LV_PALETTE_RED, 3));
    lv_style_set_transition(&style_pr, &trans_pr);

    /*Create an object with the new style_pr*/
    lv_obj_t * obj = lv_obj_create(lv_scr_act());
    lv_obj_add_style(obj, &style_def, 0);
    lv_obj_add_style(obj, &style_pr, LV_STATE_PRESSED);

    lv_obj_center(obj);
}

1
2
3
4

lv_obj_add_event_cb(btn, event_cb, LV_EVENT_CLICKED, NULL);

uint32_t btn_id = 0;
lv_event_send(mbox, LV_EVENT_VALUE_CHANGED, &btn_id);

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

LV_EVENT_PRESSED 对象已被按下

LV_EVENT_PRESSING 对象被按下（按下时连续调用）

LV_EVENT_PRESS_LOST 对象仍被按下，但光标/手指已滑离对象

LV_EVENT_SHORT_CLICKED 对象被按下一小段时间，然后释放它。如果滚动则不会调用。

LV_EVENT_LONG_PRESSED 对象已按下输入设备驱动程序中指定的至少 long_press_time。如果滚动则不会调用。

LV_EVENT_LONG_PRESSED_REPEAT 在每个 long_press_repeat_time 毫秒的 long_press_time 之后调用。如果滚动则不会调用。

LV_EVENT_CLICKED 如果对象没有滚动，则在释放时调用（无论是否长按）

LV_EVENT_RELEASED 在对象被释放后的每种情况下调用

LV_EVENT_SCROLL_BEGIN 开始滚动。事件参数是 NULL 或 lv_anim_t *，如果需要，可以修改滚动动画描述符。

LV_EVENT_SCROLL_END 滚动结束。

LV_EVENT_SCROLL 对象被滚动

LV_EVENT_GESTURE 检测到手势。使用 lv_indev_get_gesture_dir(lv_indev_get_act()); 获取手势

LV_EVENT_KEY 一个密钥被发送到对象。使用 lv_indev_get_key(lv_indev_get_act()); 获取密钥

LV_EVENT_FOCUSED 对象被聚焦

LV_EVENT_DEFOCUSED 对象散焦

LV_EVENT_LEAVE 对象散焦但仍被选中

LV_EVENT_HIT_TEST 执行高级命中测试。使用 lv_hit_test_info_t * a = lv_event_get_hit_test_info(e) 并检查 a->point 是否可以点击对象。如果没有则 a->res = false

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

static void event_cb(lv_event_t * e)
{
    /*The original target of the event. Can be the buttons or the container*/
    lv_obj_t * target = lv_event_get_target(e);

    /*The current target is always the container as the event is added to it*/
    lv_obj_t * cont = lv_event_get_current_target(e);

    /*If container was clicked do nothing*/
    if(target == cont) return;

    /*Make the clicked buttons red*/
    lv_obj_set_style_bg_color(target, lv_palette_main(LV_PALETTE_RED), 0);
}

/**
 * Demonstrate event bubbling
 */
void lv_example_event_3(void)
{

    lv_obj_t * cont = lv_obj_create(lv_scr_act());
    lv_obj_set_size(cont, 290, 200);
    lv_obj_center(cont);
    lv_obj_set_flex_flow(cont, LV_FLEX_FLOW_ROW_WRAP);

    uint32_t i;
    for(i = 0; i < 30; i++) {
        lv_obj_t * btn = lv_btn_create(cont);
        lv_obj_set_size(btn, 80, 50);
        lv_obj_add_flag(btn, LV_OBJ_FLAG_EVENT_BUBBLE);

        lv_obj_t * label = lv_label_create(btn);
        lv_label_set_text_fmt(label, "%"LV_PRIu32, i);
        lv_obj_center(label);
    }

    lv_obj_add_event_cb(cont, event_cb, LV_EVENT_CLICKED, NULL);
}

#endif

1
2
3
4
5
6
7
8

// 主文件中添加宏
LV_FONT_DECLARE(chili_14);

void setup_style() {
    static lv_style_t style;
    lv_style_init(&style);
    lv_style_set_text_font(&style, &chili_14);
}

1
2
3

lv_label_set_text(my_label, LV_SYMBOL_OK);  // 直接显示图标
lv_label_set_text(my_label, LV_SYMBOL_OK “Apply”);   // 图标与字符串一起使用
lv_label_set_text(my_label, LV_SYMBOL_OK LV_SYMBOL_WIFI LV_SYMBOL_PLAY); // 多个图标一起使用

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

#include "../../lv_examples.h"

#if LV_USE_TRANSLATION && LV_USE_DROPDOWN && LV_USE_LABEL && LV_BUILD_EXAMPLES

/* Arrays are defined `const` to place them in program space instead of RAM. */
static const char * const tags[] = {"tiger", "lion", "rabbit", "elephant", NULL};
static const char * const languages[] = {"English", "Deutsch", "Español", NULL};

static void add_static_translations(void)
{
    static const char * const translations[] = {
        "The Tiger",    "Der Tiger",     "El Tigre",
        "The Lion",     "Der Löwe",      "El León",
        "The Rabbit",   "Das Kaninchen", "El Conejo",
        "The Elephant", "Der Elefant",   "El Elefante",
    };

    lv_translation_add_static(languages, tags, translations);
}

static void on_language_change(lv_event_t * e)
{
    lv_obj_t * label      = lv_event_get_target_obj(e);
    const char * tag      = (const char *) lv_event_get_user_data(e);
    /* You can get the new language with `lv_event_get_param`*/
    const char * language = (const char *) lv_event_get_param(e);
    LV_UNUSED(language);

    lv_label_set_text(label, lv_tr(tag));
}

static void language_change_cb(lv_event_t * e)
{
    static char selected_lang[20];

    lv_obj_t * dropdown = lv_event_get_target_obj(e);
    lv_dropdown_get_selected_str(dropdown, selected_lang, sizeof(selected_lang));
    lv_translation_set_language(selected_lang);
}

/**
 * Change label text when the translation language changes
 */
void lv_example_translation_2(void)
{
    lv_obj_set_flex_flow(lv_screen_active(), LV_FLEX_FLOW_COLUMN);
    lv_obj_set_flex_align(lv_screen_active(), LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER, LV_FLEX_ALIGN_CENTER);

    add_static_translations();
    const size_t tag_count = sizeof(tags) / sizeof(tags[0]) - 1;
    const size_t lang_count = sizeof(languages) / sizeof(languages[0]) - 1;

    /* Create a dropdown to be able to select the language */
    lv_obj_t * language_dropdown = lv_dropdown_create(lv_screen_active());
    lv_dropdown_clear_options(language_dropdown);

    for(size_t i = 0; i < lang_count; ++i) {
        lv_dropdown_add_option(language_dropdown, languages[i], i);
    }

    lv_obj_add_event_cb(language_dropdown, language_change_cb, LV_EVENT_VALUE_CHANGED, NULL);

    /* Create a label for each tag */
    for(size_t i = 0; i < tag_count; ++i) {
        lv_obj_t * label = lv_label_create(lv_screen_active());

        /* Bind to the language change event so that we can change the label when the language changes */
        lv_obj_add_event_cb(label, on_language_change, LV_EVENT_TRANSLATION_LANGUAGE_CHANGED, (void *)tags[i]);
    }

    lv_translation_set_language("English");
}

#endif /*LV_USE_TRANSLATION && LV_USE_DROPDOWN && LV_USE_LABEL && LV_BUILD_EXAMPLES*/
